Isolierdichtung IsoSeal GGR

zum Datenblatt (PDF)
IsoSeal GGR Produktfoto

IsoSeal GGR Produktfoto

NennweitenDN15 bis DN900
NenndrückePN6 bis PN40 (höhere Nenndrücke siehe IsoSeal D200)
Betriebstemperaturbis 150 °C
FlanschnormenEN1092-1, DIN 2633, ANSI B16.5, ANSI B16.47,...
FunktionsprinzipKraftnebenschluss
TrägermaterialGFK (grün)
DichtmaterialReingrafit (schwarz)
Dicke im verbauten Zustand4mm
AnmerkungSonderabmessungen und Dicken bis 30mm auf Anfrage

Hinweis: Klicken Sie auf die Bilder, um sie vergrößert anzuzeigen.

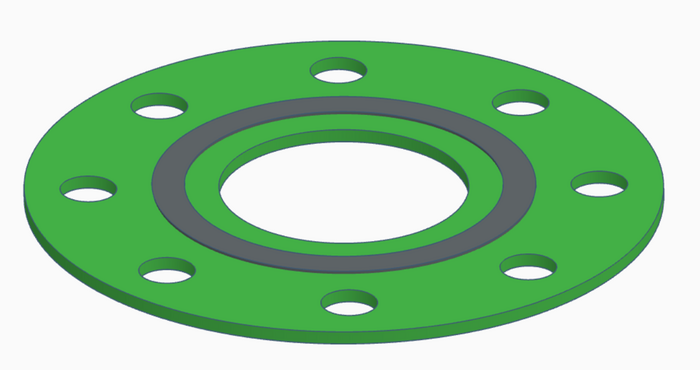

IsoSeal GGR Schrägansicht

Schrägansicht

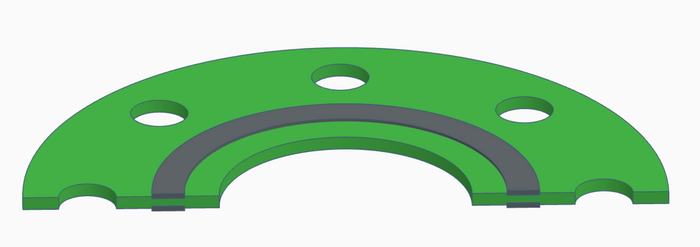

IsoSeal GGR Schrägansicht Schnitt

Schrägansicht Schnitt

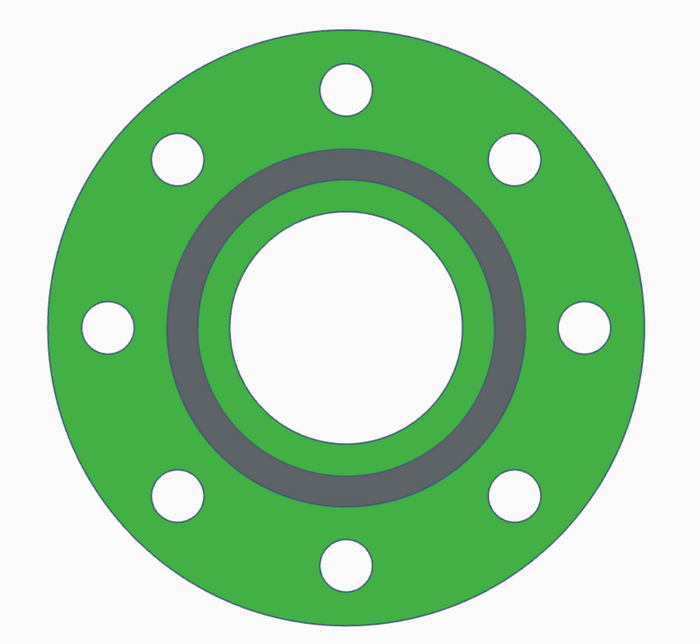

IsoSeal GGR Frontalansicht

Frontalansicht

IsoSeal GGR Frontalansicht Schnitt

Frontalansicht Schnitt

Weitere Informationen zu IsoSeal GGR

Die innovative IsoSeal-Technologie

Die IsoSeal-Dichtungsgeneration von GfD Paulmann löst das Dauerproblem herkömmlicher Isolierdichtungen in Trinkwasser-, Gas-, Heißwasser- und Dampfanwendungen. Anders als traditionelle Krafthauptschlussdichtungen mit separaten Weichstoffdichtungen, kombiniert IsoSeal einen mechanisch, thermisch und elektrisch hochbeanspruchbaren Isolierring mit anorganischen Dichtringen aus Reingrafit, die durch ihre gekammerte Ausführung höchste Sicherheit und Nachzugsfreiheit bieten – ideal für den kathodischen Korrosionsschutz in Rohrleitungssystemen.

Temperaturfest: bis 150°C Dauerbetrieb
DVGW-geprüft: Zertifiziert für Gas- und Wasseranwendungen
TA-Luft zugelassen: Für höchste Emissions-Anforderungen
BAM Sauerstoff: Geprüft und zugelassen

Montage

Montageinformationen

Für eine einwandfreie Funktion der IsoSeal-Dichtung sind bei der Montage folgende Punkte zu berücksichtigen:

  1. Die Dichtleisten der Flansche müssen sauber, grat- und riefenfrei in der Größenordnung der nach DIN/ASME genormten Rauhtiefen sein (DIN EN 1092-1 B1: Rz max. = 50 µm).
  2. Der Grafit-Dichtring der IsoSeal GGR und IsoSeal D200 darf nicht beschädigt sein und ist beim Einbau mit besonderer Sorgfalt zu behandeln.
  3. Die IsoSeal-Dichtung ist deckungsgleich mit den Flanschenblättern zu montieren.
  4. Alle Bohrungen beider Flanschteile und der Isolierdichtung müssen beim Anziehen der Schrauben sauber fluchten.
  5. Die Anzugsmomente der Isolierschrauben oder Isoliergewindebolzen sind der Tabelle „GfD Anzugsmomente" zu entnehmen.
  6. Bei der Montage ist grundsätzlich für eine leichte Schmierung der Reibflächen (am Gewinde, zwischen Schraubenkopf/Muttern und den Stahlunterlegscheiben) zu sorgen.
  7. Anziehen der Schrauben in mindestens 3 Durchgängen (30% / 70% / 100%)

Stand: Januar 2025 – Detaillierte Informationen finden Sie in unserem Montage-Protokoll und den vollständigen Montageinformationen.
